ドアベル機能アップ編

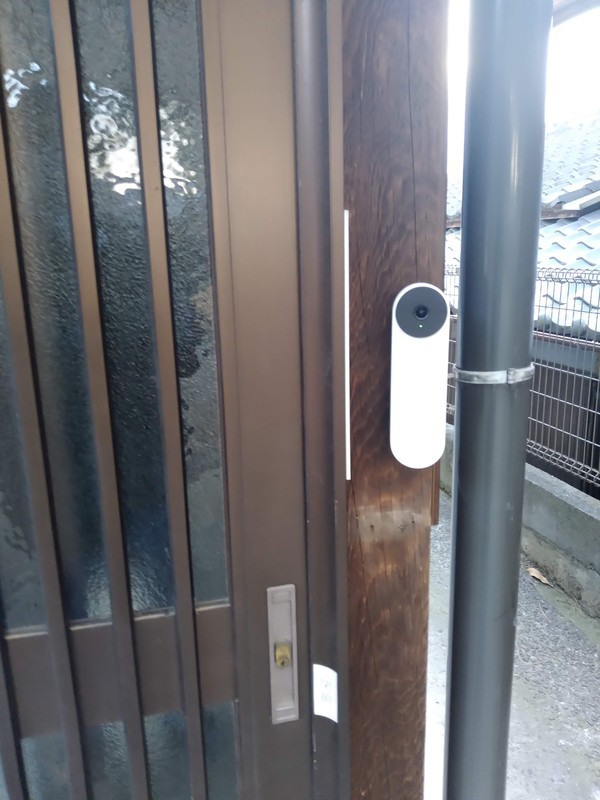

Googleカメラ付きドアベル設置後

ドアベル有線接続＆ホームブザー連携

商品名は[Battery Type]ですが、詳細仕様を確認すると、「内蔵バッテリー・電源直結併用型」と記載されている。

そこで、充電不要となる電源直結することに、

用意したもの：ＡＣ-ＡＣ12Vアダプター

さらに、既設ホームブザーと

連携させてブザーチャイムを鳴らすことも可能なようなので、ブザー回路を付加

用意したもの：ＡＣ12Vリレー

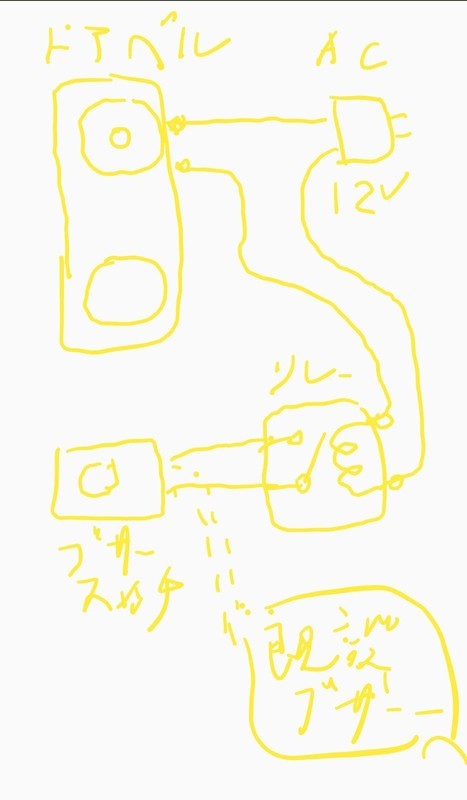

接続方法等

有線接続した電源にACリレーコイルを介して、Nest Doorbell呼び出しボタンを押されたとき、このリレー接点を利用して既設ホームブザーボタン接点をオンオフさせる

HOMEアプリによるドアベル設定

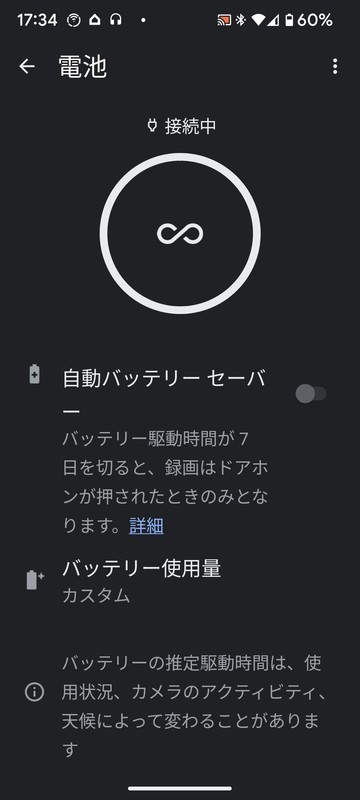

電源

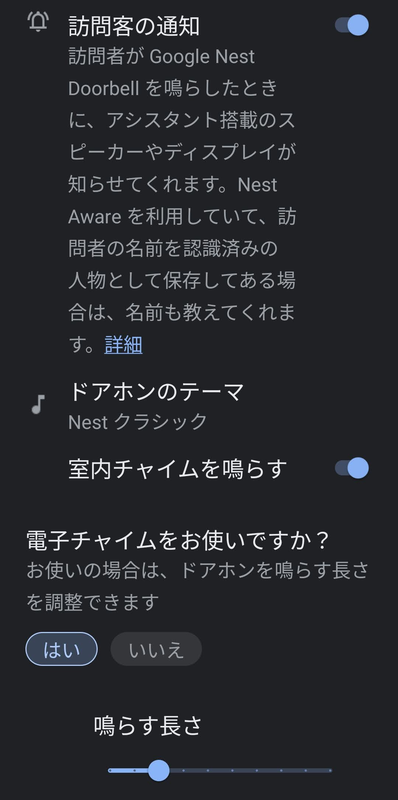

電子チャイム

なお、

訪問者が、既設ボタンのみ操作した場合、通知が来ないので、聞き逃す恐れがあるため、既設ホームブザーボタンは撤去しました。

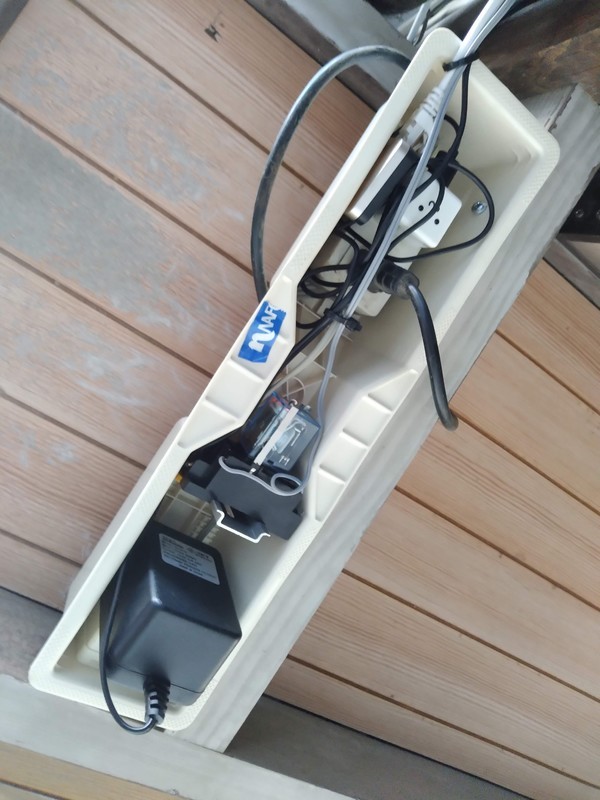

ドアベル付加機器設置状況(玄関軒下)

機能アップ改造時期：２０２２年１２月

充電不要で既設ホームブザーにも連携できたので、満足度100％のDIYでした。
