ウィンカーオートキャンセル化

niu U

不満点解消に向けて

dmx96284.hatenadiary.jp

ウィンカーブザー付けました。

dmx96284.hatenadiary.jp



 さらに、スマートターンシステム(STS)を購入して

dmx96284.hatenadiary.jp

 EVバイクのウィンカー配線を調査し(💦苦労)、つけることが可能と判断。

ただし、STSとバイク側信号をリレーを介して接続するため追加リレー部品を購入

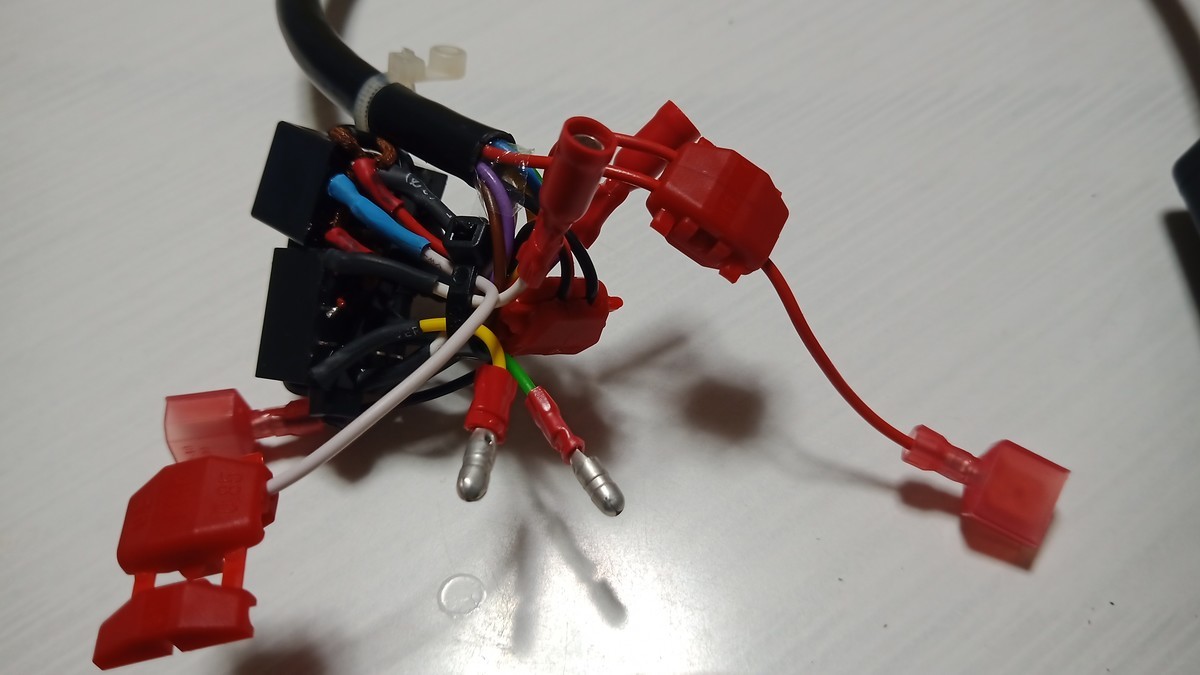

スマートターンシステムに追加リレー配線

f:id:dmx96284:20191121192137j:plain

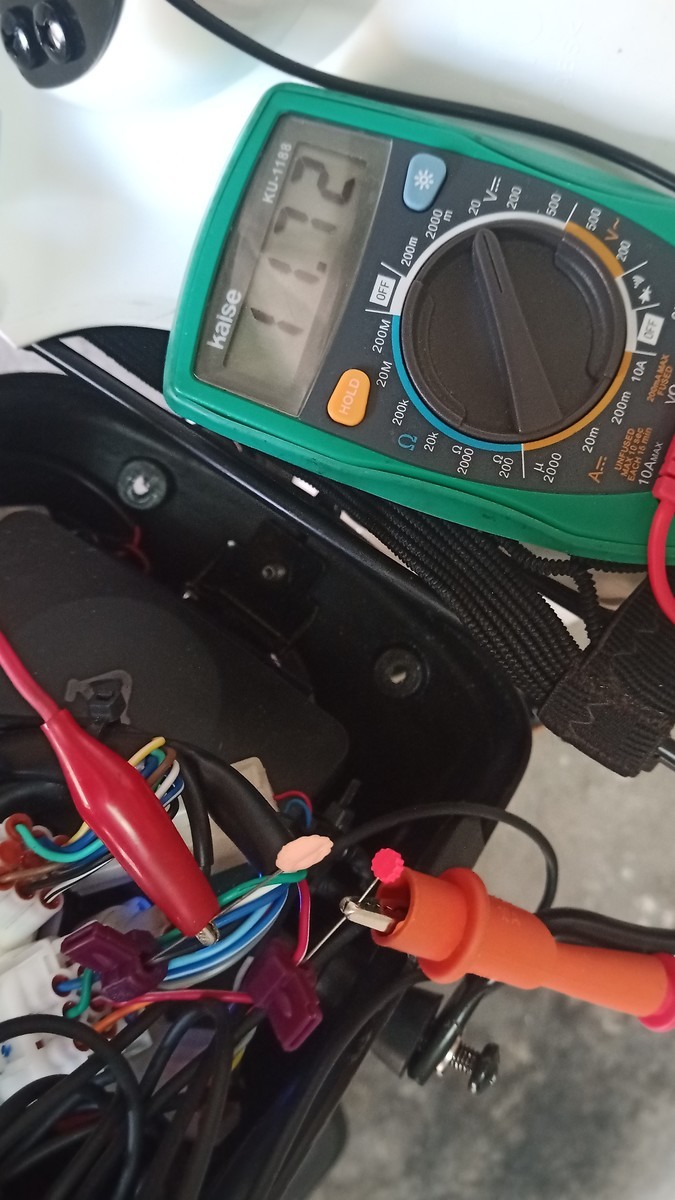

バイクの12V電源ライン確認

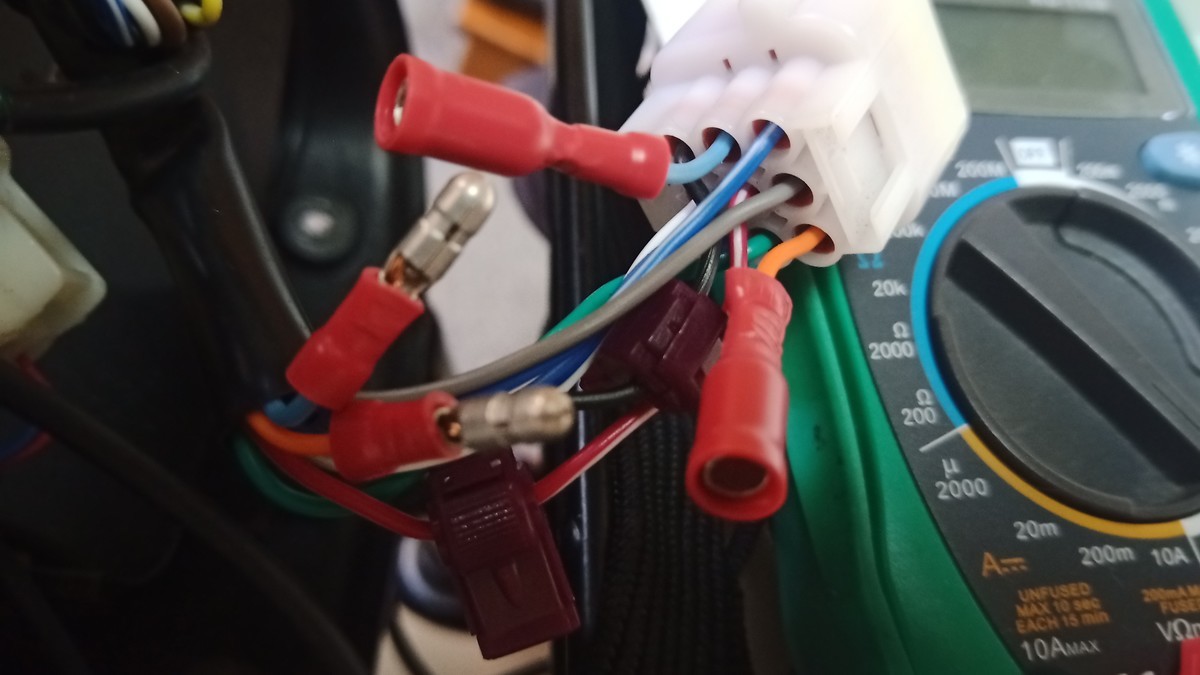

f:id:dmx96284:20191123085657j:plainバイク側ウィンカー配線に割り込ませて、

f:id:dmx96284:20191123092059j:plain

プチプチでむき出しの追加リレーを保護

f:id:dmx96284:20191123094131j:plain

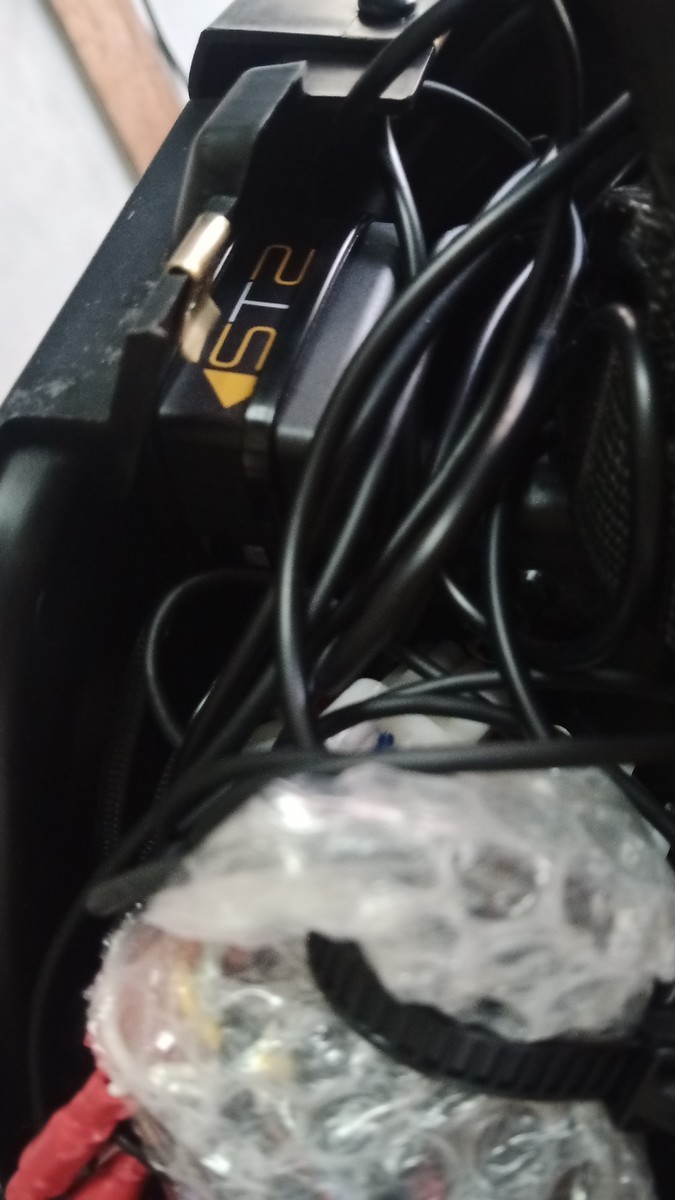

STS設置完了

f:id:dmx96284:20191123095359j:plain

動作確認してプッシュキャンセルは不要となりました。

もちろん、プッシュキャンセル機能も有効です。

DIY改造設置時期:2019年11月



写真では表現できません。STS公式動画を参考にみてください。


www.youtube.com

大変苦労したDIYでしたが、満足できる改造でした。
