ＶＥＺＥＬ ＨＸ社外品ＤＩＹ
後退灯ＬＥＤ化するも後退時の路面が暗くて見えません。後退灯の取り付け位置が路面から高いことが原因と思われる。
そこで、バックライト＆スモール連動アンダーＬＥＤをリアアンダーカバーにＤＩＹ取付しました。
主要なパーツ
エーモン［２７１５］防水ワイドＬＥＤ
エーモン［１５５８］ユニット用リレー
このリレーを使って、昼間は不要なので、スモール点灯時にバック操作をするとＬＥＤ点灯させるようにしました。
エーモン［２８４５］ミニ管ヒューズホルダー
付けなくてもよいが、室外への負荷接続なので、もし、配線がショートすると怖いので、ヒューズ取付で安心。

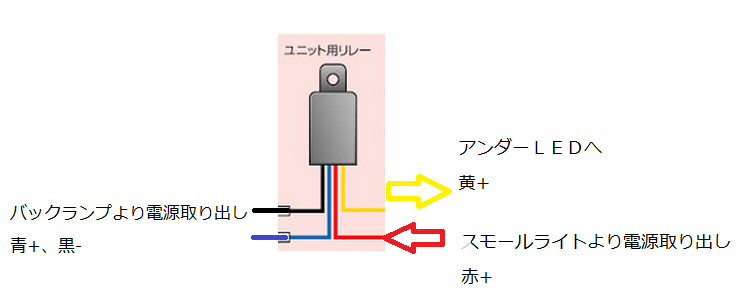

配線概要図
スモール連動には関係なく、バック操作のみであればリレーは不要で、バック信号をＬＥＤへ直接接続するとよいでしょう。
